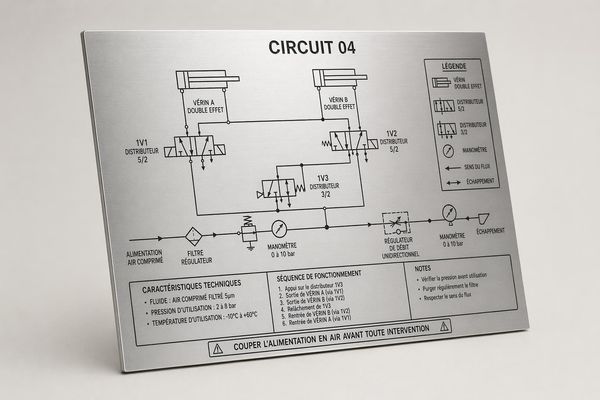

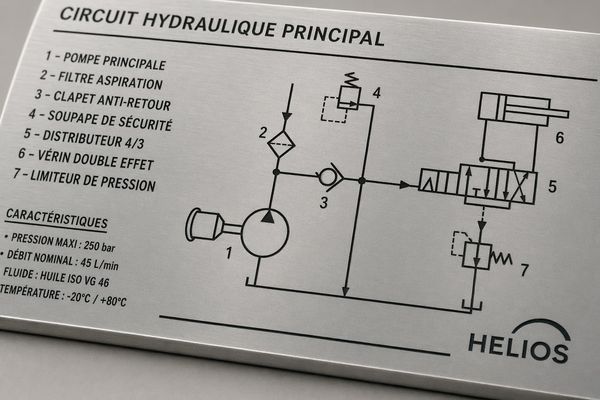

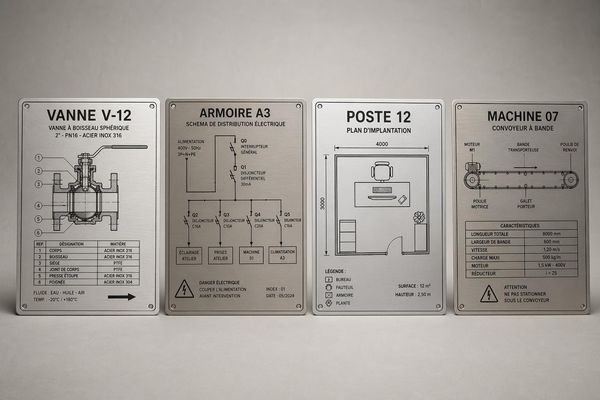

Plaque synoptique gravée
Schéma technique gravé en permanence dans la matière, la plaque synoptique gravée représente circuits, procédés ou commandes directement sur l'équipement, sans risque de dégradation.
Bénéfices produit
Composite bi-couche
Acrylique premium avec couche supérieure et cœur contrasté pour une lisibilité parfaite.
Fraisage mécanique (CNC)
Usinage profond par perforation. Idéal sur laiton et aluminium massif pour la mise en peinture des lettres.
Haute résistance chimique
Surface insensible aux agressions industrielles : solvants, acides légers, graisses et nettoyants puissants.
Températures extrêmes
Pour environnements exigeants. Intégrité thermique garantie sans aucune déformation.
Surface anti-rayures
Finition mate ou texturée offrant une protection optimale contre les chocs, frottements et l'usure.
Métallique brossée
Aspect industriel premium. Son traitement de surface anodisé garantit une protection anti-corrosion.

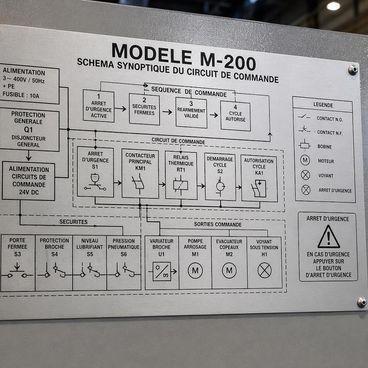

Synoptique de machine industrielle et tableau de commande
Sur une presse, un centre d'usinage ou un convoyeur, la plaque synoptique gravée matérialise le schéma de commande directement sur le pupitre. Résistante aux huiles, vibrations et nettoyages répétés, elle offre à l'opérateur une référence visuelle indélébile pour l'utilisation quotidienne et la maintenance de premier niveau.
Repérage de process pour équipes de maintenance
Fixée sur l'installation ou en armoire, la plaque synoptique gravée permet aux techniciens de localiser instantanément chaque composant d'un circuit pneumatique, hydraulique ou fluidique, sans consulter un plan papier souvent introuvable ou obsolète.

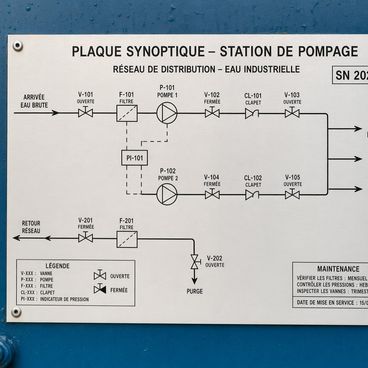

Documentation permanente sur installation fixe longue durée
Pour les stations de pompage, postes électriques ou réseaux de distribution de fluides, la gravure dans un matériau aluminium anodisé ou inox garantit la lisibilité du synoptique dans des environnements soumis à l'humidité, aux variations thermiques entre -30 °C et +80 °C et aux agents chimiques.
D'autres signalétique industrielle
Choisir la bonne plaque synoptique gravée selon l'environnement d'exposition
La sélection d'une plaque synoptique gravée repose sur trois critères déterminants : la nature de l'environnement chimique et thermique, la complexité graphique du schéma à reproduire et les exigences de lisibilité à long terme. Nous constatons régulièrement que les professionnels sous-estiment l'impact de l'environnement sur la durabilité du marquage, en optant pour des matériaux inadaptés qui nécessitent un remplacement prématuré.
Aluminium, inox ou plastique bi-couches : quel matériau pour quel usage ?
L'aluminium anodisé s'impose dans les environnements soumis à des variations thermiques importantes, entre -30 °C et +80 °C, comme les installations extérieures ou les ateliers de fonderie. L'inox est privilégié en agroalimentaire et en pétrochimie pour sa résistance aux atmosphères corrosives. Le plastique bi-couches de type Gravoply, avec son cœur contrasté révélé par fraisage CNC, offre un contraste visuel optimal pour les schémas denses intégrés dans des pupitres de commande à l'abri des intempéries.
Fraisage CNC et gravure laser : deux procédés complémentaires
Le fraisage mécanique CNC creuse la matière sur une profondeur contrôlée, garantissant la lisibilité du synoptique même après des nettoyages haute pression ou des projections d'huile répétées. La gravure laser permet une précision au dixième de millimètre, adaptée aux légendes denses et aux pictogrammes complexes.
- Fraisage CNC : profondeur de gravure perceptible au toucher, résistance mécanique maximale
- Gravure laser : précision sur détails fins, adaptée aux métaux et plastiques
- Matériaux bi-couches : contraste intégré sans peinture ni encre ajoutée
Les bonnes pratiques du secteur recommandent de fixer la plaque synoptique gravée par vissage ou rivetage plutôt que par adhésif, afin de garantir son maintien sur des supports soumis aux vibrations. Après avoir accompagné de nombreux projets industriels, nous observons que les installations les plus fiables combinent un matériau adapté à l'environnement chimique et un procédé de fixation mécanique pérenne.
